Бесконтактные РАДАРНЫЕ УРОВНЕМЕРЫ

УР203Ех

УР203Ex – радиоволновый уровнемер.

Самое универсальное средство измерения уровня.

Работает вне зависимости от изменений температуры и давления, в условиях, когда невозможно использование других методов.


НАЗНАЧЕНИЕ

Уровнемеры радиоволновые взрывозащищенного исполнения УР 203Ех предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов, в технологических резервуарах, танках, силосах, бункерах и т.п. стационарных объектах, а также для обмена информацией с другими техническими средствами автоматизированных систем управления (АСУ).


ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО

Принцип действия уровнемера основан на измерении разницы частот радиосигнала излученного радаром и отраженного от поверхности контролируемой среды. В результате обработки сигнала формируются цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.

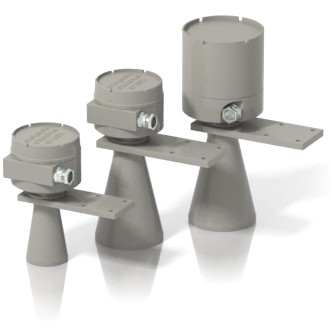

УР203Ех

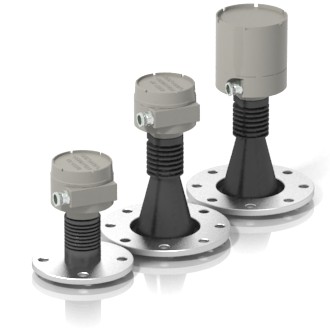

УР203Ех

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Бесконтактное измерение в любых условиях процесса.
  • Высокая надежность и стабильность измерений в широком диапазоне температур, в присутствии агрессивных сред, пыли, испарений и конденсата.
  • Компактность, простота установки и эксплуатации
  • Встроенная автоматическая диагностика.
  • Круговая поляризация. Возможность установки вблизи стенки резервуара.
  • Возможность демонтажа измерительной части прибора без разгерметизации емкости.
  • Привязка частоты излученного сигнала к частоте эталона.
  • Настройка и калибровка может осуществляться дистанционно через интерфейс цифровой коммуникации.
УР203Ех

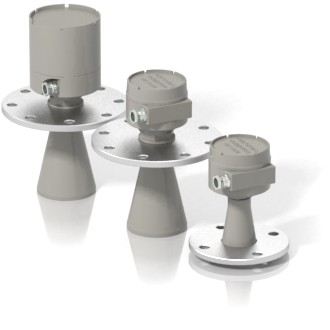

УР203Ех
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Диапазон измерения 0,5 — 30м
Параметры контролируемой среды:
давление до 1,6 МПа
температура -40...+150°С
Напряжение питания постоянного или переменного тока 24 ± 2,4 В
Потребляемая мощность, В·А, не более 5
Выходные сигналы
цифровой по стандарту RS 485 (протокол Modbus)
токовый 4 —20 мА
сопротивление нагрузки, не более 0,5 кОм
Длина кабельной линии связи для передачи выходных сигналов до 1000 м
Пределы допускаемой основной погрешности ±1 см
Параметры окружающего воздуха при эксплуатации:
температура от -40 до +50 °С
относительная влажность до 95% (при 35 °С)
Степень защиты от пыли и воды, обеспечиваемая оболочкой IP66
Взрывозащита:
вид взрывонепроницаемая оболочка
маркировка 1ЕхdIIВT3
Показатели надежности
наработка на отказ, не менее 105 ч
средний срок службы 14 лет
