СОЕДИНИТЕЛЬНЫЕ КОРОБКИ
 Особенности и преимущества:
- удобство монтажа
- высокая термостойкость
- высокая механическая прочность
- не подвергается коррозии
- имеет Сертификат соответствия Таможенного союза на применение во взрывоопасных средах
НАЗНАЧЕНИЕ

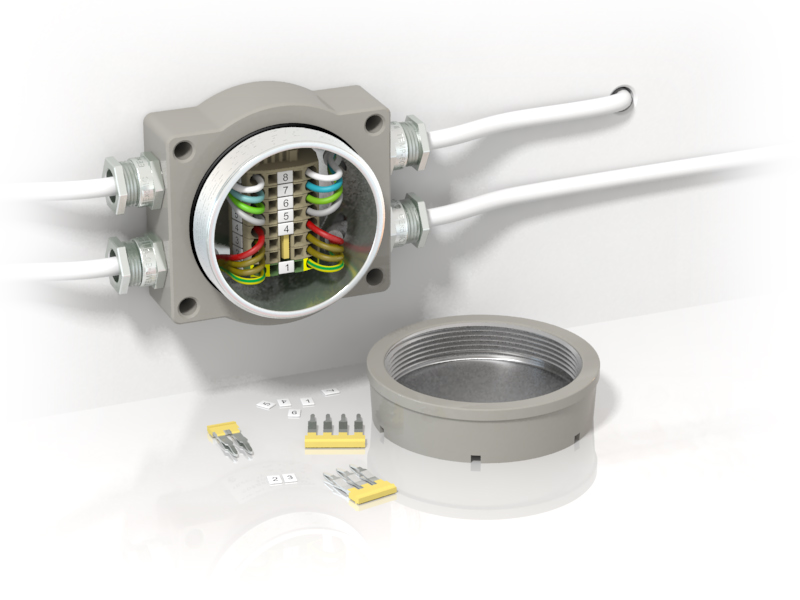

Алюминиевые коробки КС8Ех предназначены для выполнения соединений и ответвлений кабельных электропроводок, проложенных в помещениях и наружных установках во взрывоопасных зонах.
УСТРОЙСТВО
2 или 4 кабельных ввода.
Нажимные клеммамы Weidmuller для подключения токоведущих жил 7 шт.,
заземляющая клемма – 1 шт.
ПРИМЕНЕНИЕ
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
ВОЗМОЖНОСТИ
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Маркировка взрывозащиты |
1ЕхdIICТ4Gb |
1ЕхеIICТ4Gb |
Ex tb IIIC T135°C Db |
|---|
| Герметичность корпуса |
IP66 |
|---|
| Кабельные воды |
2-4 |
|---|
| Нажимные клеммы Weidmuller |
7 токоведущих + 1 корпусная |
|---|
| Диаметр кабеля |
3,2-14мм |
6-12мм |
|---|
| Сечение многожильного провода |
до 2,5 мм2 |
|---|
| Сечение одножильного провода |
до 4 мм2 |
|---|
| Напряжение переменного тока |
600В |
550В |
|---|
| Максимальный ток |
20А |
|---|
| Диапазон температур |
-50...+50°C |
|---|
| Габаритные размеры |
145х100х62мм |
|---|
| Масса |
1,9кг |
1,5кг |
|---|
Структура обозначения типа соединительной коробки
Пример: КС 4 – 2 – 3,2-8,7 – Exd - условное обозначения коробки соединительной с 4 клеммами (3 токоведущих + 1 заземляющая), 2 кабельными вводами, с диаметром подключаемого кабеля от 3,2мм до 8,7мм, во взрывозащищенном исполнении, с видом взрывозащиты "Exd" взрывонепронецаемая оболочка.
|
 |
|
